Como conferir água e drenagem para a conjugada Maytag

O que a documentação confirma — e o que não confirma

A ficha brasileira da Sill consultada em 23/10/2026 identifica a conjugada Maytag MLE22PRTKW de 10,5 kg, mas lista requisitos hidráulicos detalhados e consumo de água por ciclo como não publicados pelo fabricante. O guia global Maytag/Whirlpool de 2024 fornece dimensões e outros dados do modelo, mas não deve ser usado como substituto de uma ficha hidráulica brasileira. Não há base nesta documentação para declarar bitola, pressão, vazão, temperatura, altura de dreno ou consumo por ciclo da oferta brasileira.

Isso não impede o planejamento: significa que o comprador precisa solicitar os parâmetros ao distribuidor e compatibilizá-los com o imóvel antes de fechar pontos e tubulação. A referência comercial da Sill pode ajudar a identificar a máquina e as lacunas; peça documento do fabricante ou confirmação escrita para a configuração efetivamente ofertada. Se uma especificação ainda não estiver disponível, mantenha-a como pendência de projeto, sem usar números de outra marca, de outra Maytag ou de curso como se fossem obrigatórios para o SKU.

Fonte primária: Sill do Brasil — ficha técnica Maytag MLE22PRTKW.

Fonte primária: Maytag/Whirlpool — guia dimensional global MLE22PRTKW (2024).

Solicite um quadro hidráulico completo

Peça por escrito: quantidade e tipo de entradas de água; diâmetro e rosca das conexões; pressão mínima e máxima; vazão disponível; temperatura admitida; filtros ou tratamento necessários; tipo e diâmetro de saída; altura e distância permitidas do dreno; vazão de descarga; necessidade de sifão, ventilação ou separação; e recomendações para funcionamento simultâneo de várias máquinas. Solicite o manual de instalação e indique o modelo MLE22PRTKW e a configuração brasileira.

Não considere uma resposta que só informe “entrada de água e esgoto”. Cada parâmetro pode influenciar ponto, bomba, ramal, coletor e custo de obra. Peça que o fornecedor confirme quais valores são do fabricante e quais são recomendação de instalação do distribuidor. Se o manual trouxer limites em unidades estrangeiras, peça interpretação para o projetista brasileiro e mantenha unidade e origem na ficha. Um campo sem resposta deve ser marcado “não publicado/aguarda confirmação”, não preenchido por analogia.

Meça a instalação hidráulica existente

Um profissional deve verificar pressão e vazão disponíveis nas condições reais do imóvel, diâmetros de ramais, material, estado das tubulações, percurso do dreno, desnível, acesso para manutenção e ponto de descarga. Anote como e quando cada medição foi feita, quais máquinas estavam operando e se o resultado muda quando há uso simultâneo. Uma medição pontual sem método ou condição descrita não garante que o sistema atenda a operação durante toda a jornada.

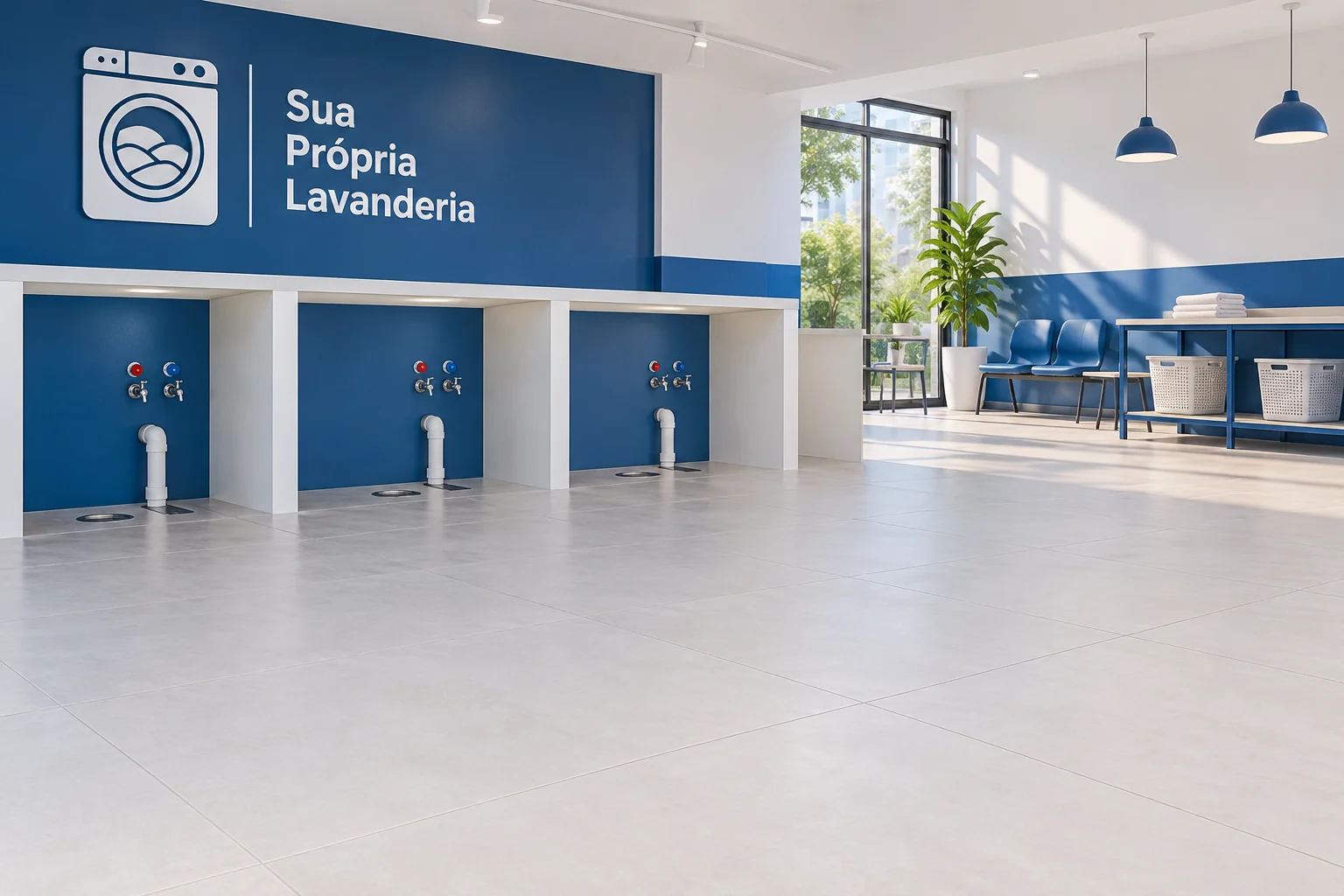

Desenhe a rede de água e drenagem desde a entrada do imóvel até o equipamento, marcando registros, conexões, ramais, coletor, caixas e destino final. Confirme com profissional responsável se a tubulação existente comporta as condições indicadas pelo fabricante e as regras locais de instalação. Não conecte máquina ao esgoto ou a água potável sem projeto adequado. Não modifique instalação compartilhada do condomínio sem autorização. Registre fotos antes de fechar paredes ou pisos e guarde a planta final no dossiê da unidade.

Avalie a demanda de várias máquinas

Para uma loja com mais de um equipamento, o projetista precisa avaliar quantas entradas podem abrir ou quantas descargas podem ocorrer ao mesmo tempo, conforme o ciclo e a recomendação do fabricante. Não multiplique vazão por quantidade sem confirmar o método: o sistema pode ser projetado com simultaneidade diferente, armazenamento, pressurização ou outras características. O parâmetro certo deve vir do manual e do projeto, não de uma estimativa genérica.

Peça memória de cálculo ou critério usado pelo profissional, com as condições consideradas e limites de operação. Compare a infraestrutura dimensionada com o número e o modelo das máquinas da proposta. Se o mix mudar, atualize o projeto. A ficha Sill não publica consumo de água por ciclo para MLE22PRTKW, por isso não é possível calcular custo mensal de água com base em uma capacidade de 10,5 kg ou no volume do tambor. O dado precisa ser medido ou fornecido em condição identificada.

Trate drenagem como parte do desempenho

O dreno precisa ser analisado junto à altura, percurso, diâmetro, queda, conexão, ventilação e destino. Uma máquina pode encher e ainda assim ter problema de drenagem se a saída, obstrução ou instalação estiver inadequada. O manual da configuração deve dizer como apoiar e fixar a mangueira ou tubo e que limites respeitar. Não copie altura ou diâmetro de uma lavadora residencial, de outra família ou de um modelo Maytag diferente.

Peça ao profissional que verifique o percurso e explique como evitar vazamento, refluxo e retorno de odores, dentro do projeto hidráulico e do manual. Garanta acesso para inspeção e limpeza da tubulação. Se o imóvel usa caixa, poço, sistema local ou rede compartilhada, confirme capacidade e autorização com responsáveis pertinentes. As exigências dependem da cidade e das condições do imóvel; avalie esses pontos no local antes da instalação. Registre qualquer adaptação e quem a projetou.

Confirme conexões antes da instalação

Antes da entrega, confira se a proposta discrimina conexões, mangueiras, válvulas, acessórios, instalação, testes e itens excluídos. Na chegada, compare etiqueta da máquina, manual e ficha hidráulica. Fotografe a placa e conexões; se o modelo diferir, não instale até obter documento revisado. A instalação deve ser feita por profissional qualificado e seguir o manual aplicável, sem improvisar adaptadores ou trocar conexões para aproveitar ponto existente.

Após ligar, peça ao instalador que documente teste de entrada e drenagem, ausência de vazamentos, condição de descarga e pendências, dentro do escopo definido pelo fabricante. Guarde relatório, data, responsável, material usado e fotos. Um teste inicial não calcula consumo de água por ciclo nem confirma comportamento sob carga de operação contínua. Se surgir vazamento ou drenagem lenta, registre sintoma e peça diagnóstico; não desmonte válvula ou painel por conta própria.

Separe custo de obra de consumo operacional

Na proposta de implantação, discrimine projeto, material, mão de obra, adequação de entrada, ramal, coletor, caixa ou destino de drenagem, eventual pressurização e testes. Peça que o prestador indique o que mediu, o que considerou existente e o que depende de abertura de piso ou parede. Sem planta e vistoria, não há preço local confiável. Não use a capacidade nominal da máquina como substituto de orçamento hidráulico.

O consumo operacional é outro item. Para calculá-lo, será necessário dado medido por ciclo ou informação oficial do fabricante, volume de ciclos e tarifa aplicável à localidade. A página brasileira indica que consumo por ciclo da MLE22PRTKW não foi publicado. Não aplique uma faixa de referência de lavadora de capacidade semelhante como se fosse consumo Maytag. Se essa informação for essencial ao estudo financeiro, solicite ensaio com programa, carga e unidade declarados ou faça medição segura depois de instalada com método definido.

Checklist de confirmação hidráulica

SKU: modelo e configuração brasileira identificados. Documento: manual hidráulico e revisão recebidos. Entradas: quantidade, rosca, pressão, vazão e temperatura confirmadas. Drenagem: saída, percurso, altura, queda e destino validados. Simultaneidade: número de equipamentos e critério de projeto definidos. Instalação: responsável, material, teste e aceite registrados. Consumo: dado por ciclo marcado como publicado, medido ou não disponível.

Se algum campo crítico estiver vazio, envie a lista ao fornecedor e ao projetista. Peça resposta vinculada ao modelo e ao endereço. Caso valores de documentos diferentes não coincidam, não faça média nem escolha um sem confirmação. Arquive a resposta junto à proposta, projeto e ficha pós-instalação. O objetivo é permitir que a equipe saiba qual condição foi projetada e a quem recorrer, não apresentar um número de água que não está comprovado.

Matriz de aceite para água e dreno

Transforme a resposta do fornecedor em critérios verificáveis. Uma linha para cada conexão e outra para cada condição de operação: valor exigido, unidade, documento, aplicação ao código, medição feita no imóvel, condição de simultaneidade, profissional responsável e resultado. Identifique se a informação veio de manual, ficha comercial, ensaio ou orientação de instalação. Se o documento não indicar um ponto, escreva “não especificado” e pergunte ao fabricante; não deixe a equipe completar o campo por hábito.

No aceite, registre quando a máquina foi ligada, quais condições foram observadas, como o dreno foi conferido, se surgiram vazamentos e quais pendências permaneceram. Anexe foto de conexões acessíveis e relatório do instalador. Se a unidade for deslocada, reformada ou o ramal alterado, atualize a confirmação com o profissional. Essa matriz evita confundir um teste inicial sem carga com validação de consumo ou de uma rede operando em simultaneidade. Ela cria uma trilha para manutenção e para uma futura análise de custo baseada em medição real.

Guarde também a revisão da ficha e registre quem recebeu o treinamento para identificar vazamento e acionar assistência sem desmontar conexões.

Se o fabricante atualizar o manual, revise o projeto e o dossiê antes de assumir que a ligação permanece igual.

Use sempre a configuração efetivamente entregue como referência do imóvel.

Não use projeto de outro modelo ou endereço.

Registre responsável e data em cada confirmação recebida.
