Como conferir drenagem da Speed Queen com o instalador

1. Separe a descarga da mangueira de entrada

O dreno recebe a água que sai da lavadora; não é a conexão de entrada de 3/4 pol. A ficha AM25 informa o equipamento, enquanto o manual Alliance 805457BRR10 descreve uma mangueira de descarga, um receptáculo e tabelas de vazão em função da altura. O manual lista os códigos STEWXAJP543DW01 e STGWXAJP543DW01. Antes de desenhar a tubulação, compare o manual completo com o SKU da proposta e peça ao instalador que identifique o ponto da unidade.

O manual informa que o receptáculo precisa acomodar mangueira com diâmetro externo mínimo de 35 mm. Esse valor não é o diâmetro da saída de esgoto predial nem uma autorização para reduzir a tubulação. A conexão da mangueira e a capacidade do dreno do imóvel são questões distintas. Confirme o método de descarga, a altura, o suporte e a forma de evitar que a mangueira se solte durante a operação. Não use uma conexão improvisada ou uma mangueira pressionada contra o piso.

2. A altura de descarga altera a vazão indicada

Para a faixa 208–240 V/60 Hz, o manual apresenta uma tabela de fluxo por altura: 35,5 L/min a 0,9 m; 28,8 L/min a 1,5 m; 25,1 L/min a 1,8 m; 21,2 L/min a 2,1 m; e 16,4 L/min a 2,4 m. A ficha brasileira AM25 declara alimentação 220 V/60 Hz/1 fase, dentro da faixa de tensão/Hz apresentada, mas a aplicabilidade da tabela ao SKU e à configuração de instalação deve ser confirmada com o técnico. Os valores são vazão de descarga, não consumo de água por ciclo.

O manual recomenda altura de 610 a 914 mm para tubo vertical e indica diâmetros possíveis de 51 mm ou 40 mm. Meça a altura a partir do piso conforme o desenho e não ultrapasse os limites do documento. Uma mangueira mais alta ou longa pode alterar a capacidade de bombeamento. Não escolha o ponto pelo que é mais fácil para o encanador sem verificar a faixa da unidade. Se a instalação usar outra geometria, peça validação específica.

3. Compare as medidas com o ponto do imóvel

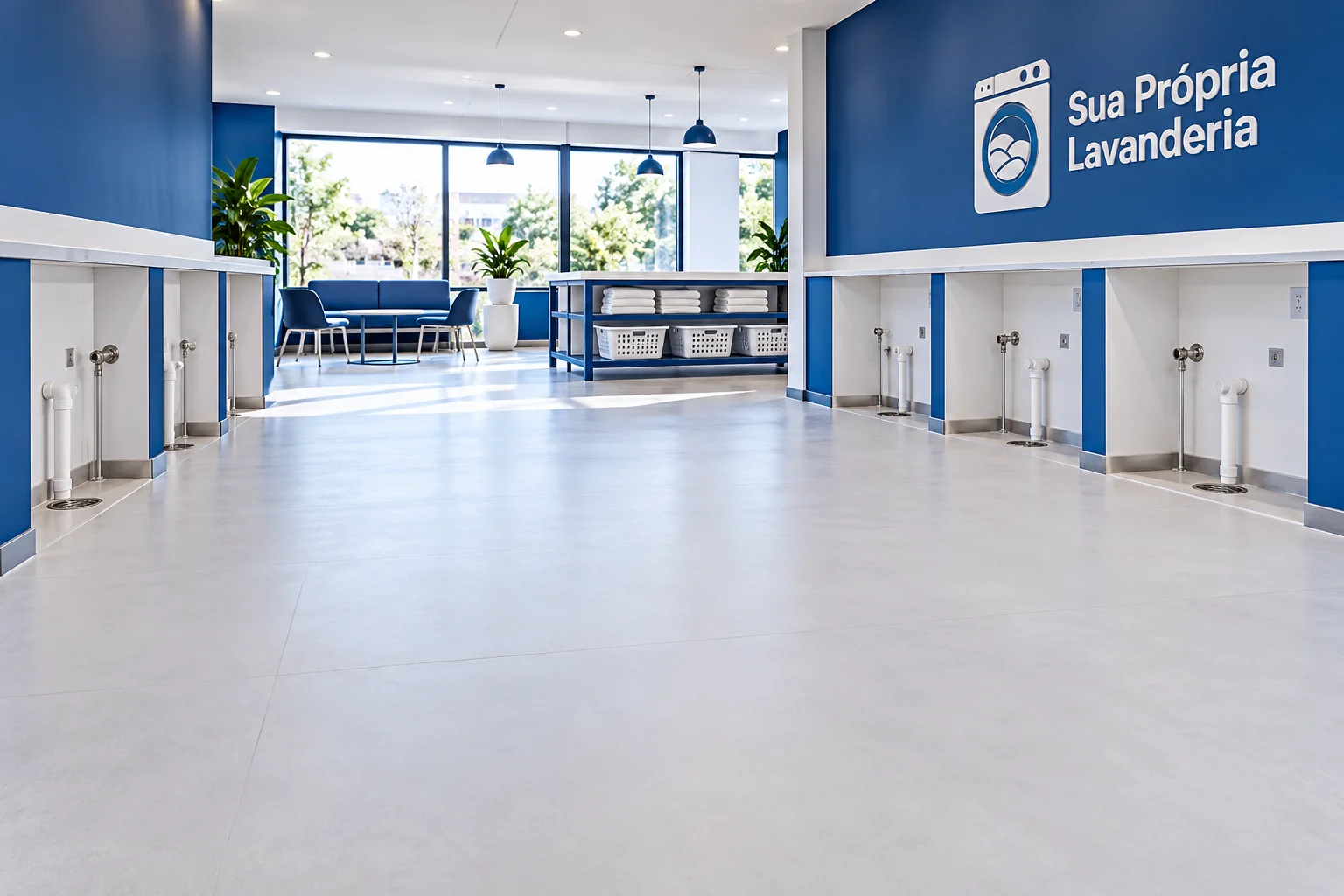

Desenhe a posição da máquina, saída da mangueira, altura do receptáculo, distância horizontal, curvas, ponto de esgoto e outros aparelhos ligados à mesma rede. Anote se a água descarregará em tubo vertical ou ralo receptáculo e como a mangueira ficará fixada. O manual alerta para prender a mangueira de modo que não se solte durante funcionamento. Confira se o ponto aceita o fluxo sem retorno ou transbordamento e se existe acesso para inspeção e limpeza.

O dimensionamento do ramal predial depende da instalação, declividade, material, ventilação e normas locais. A tabela da máquina não dimensiona todo o esgoto. O encanador deve considerar se há outros equipamentos descarregando ao mesmo tempo. Se a tubulação for antiga ou estreita, avalie antes da compra e faça teste apropriado. Não suponha que a rede “sempre deu conta” de uma lavadora doméstica; o fluxo de descarga de um modelo comercial pode ser diferente.

4. Não confunda vazão de descarga com litros consumidos

A vazão em litros por minuto descreve quanto a bomba pode descarregar em certas condições de altura. O volume por ciclo é a quantidade total de água usada no programa. Para estimar consumo, não multiplique a vazão máxima pelo tempo total de lavagem, porque a bomba não necessariamente opera durante todo o ciclo. Para dimensionar a rede, não use um valor de consumo total para inferir o pico de descarga. São campos diferentes, com métodos e objetivos diferentes.

Registre a tabela de vazão exatamente como o manual apresenta e identifique a altura escolhida. Se a unidade de alimentação ou frequência não coincide, não extrapole. A ficha brasileira mostra 220 V/60 Hz/1 fase, mas o manual cobre diferentes faixas e modelos. O instalador deve confirmar que a linha aplicável corresponde ao SKU entregue. A medição de consumo de água precisa de protocolo separado; para entender esse pedido, consulte o guia de ensaio de água.

5. Inclua suporte, fixação e acesso na instalação

A mangueira de drenagem não pode ficar torcida, esmagada ou solta. O manual descreve o uso de fixação no tubo vertical para impedir que a mangueira se desprenda durante a operação e orienta a acomodação correta do tubo. O instalador deve conferir o trajeto, o comprimento, o raio de curva e os pontos de apoio. Se a mangueira não encaixar com segurança, não a prenda com fita ou peso improvisado; siga instrução do fabricante para adaptar o comprimento.

Deixe válvulas e conexões acessíveis para manutenção, mas evite que a água descarregada alcance conexões elétricas ou caminho de clientes. Se o ponto estiver atrás da máquina, pergunte como a equipe fará inspeção. Registre o material e o diâmetro da rede instalada, altura do tubo, método de fixação e teste de vazamento. A responsabilidade por tubulação predial e por mangueira do equipamento pode ser dividida; defina-a no escopo.

6. Teste o dreno com o instalador

Durante a partida, execute os programas e verificações previstos no manual com o instalador. Observe se o escoamento ocorre sem retorno, vazamento, deslocamento da mangueira ou transbordamento. Registre altura do dreno, programa e condições de teste. Se uma falha ocorrer, o técnico deve verificar mangueira, receptáculo, altura e rede conforme procedimento; não altere a instalação enquanto a máquina está em operação. Um teste visual sem carga pode não reproduzir a descarga do programa completo.

Se houver mais de um equipamento conectado à rede, o responsável deve avaliar o funcionamento simultâneo. Guarde fotos do ponto instalado e do teste inicial. Após limpeza ou mudança, verifique se a fixação permaneceu correta. Não calcule a capacidade da tubulação somente pela vazão de uma tabela; a rede e seus acessórios devem ser projetados por profissional. A aprovação deve incluir a drenagem do equipamento e o caminho do efluente no imóvel.

7. Libere a obra com a altura e a rede confirmadas

Antes de fechar o revestimento, confirme modelo completo, tabela de tensão aplicável, altura de descarga, vazão do manual, diâmetro de mangueira, suporte, tipo de receptáculo e capacidade do ramal. Se o ponto do imóvel divergir da faixa publicada, obtenha uma solução técnica antes da entrega. Não use a entrada de água ou uma máquina diferente para completar lacunas. A rede final deve ser compatível com o modelo instalado e as regras locais.

O teste e o registro permitem identificar se a condição mudou depois. Se a loja adicionar máquinas, refaça a análise simultânea do dreno. A drenagem é uma decisão de instalação, não apenas uma mangueira encaixada em algum ralo. Valide também alimentação e acesso de manutenção. Com os dados organizados, o instalador consegue responder o que foi testado, sob qual altura e com qual configuração.

Além de altura e diâmetro, a rede precisa ser observada como sistema. Um ponto pode receber a descarga da máquina e ainda apresentar retorno quando outros aparelhos usam o mesmo ramal. O instalador deve avaliar declividade, curvas, ventilação, conexões e destino do esgoto segundo o projeto e as normas aplicáveis. Não derive o diâmetro predial apenas do mínimo da mangueira: essa medida trata do receptáculo previsto no manual, não calcula capacidade do encanamento do imóvel. Se houver mais de uma conjugada, informe quantas poderão drenar ao mesmo tempo e peça análise explícita da simultaneidade.

Para que a partida gere evidência útil, registre cada condição em uma linha:

Não é necessário inventar uma nota de aprovação. Descreva o que ocorreu e peça ao profissional que associe a conclusão ao procedimento que usou. Uma descarga que não transborda em um teste curto não prova que o ramal suporte toda condição de operação; por outro lado, um ruído isolado não demonstra obstrução. Registre etapa e duração observadas conforme o programa, sem atribuir uma causa antes da inspeção.

Se houver retorno, água acumulada ou vazamento, interrompa a operação conforme a orientação do instalador e mantenha a área afastada de conexões elétricas. Não reposicione a mangueira com a bomba em funcionamento nem improvise redução, prolongador ou sifão. O técnico deve conferir instalação e rede, indicar a correção permitida e repetir o teste pertinente. Se a condição aparecer apenas quando outro equipamento descarrega, escreva quais aparelhos estavam ativos e solicite análise do ramal compartilhado.

Antes de liberar o revestimento ou fechar um nicho, anexe à planta a altura medida, o tipo de receptáculo, a fixação e o caminho da mangueira. Fotografe a instalação enquanto conexões ainda estão visíveis, com identificação que permita relacionar a imagem à unidade. Guarde também a resposta do profissional quando a configuração real diferir do esquema geral. Essa documentação permite futuras alterações de layout sem transformar a tabela da máquina em uma especificação fictícia para toda a tubulação predial.
