Como planejar acesso para manutenção da Speed Queen

1. Identifique os acessos do SKU antes de desenhar o entorno

Para planejar manutenção, comece pelo modelo completo da proposta. A conjugada brasileira STEWXA/STGWXA tem altura, largura e profundidade publicadas na ficha AM25-2000 e portas, filtro e conexões que precisam permanecer acessíveis. O manual 805457BRR10 lista os códigos e recomenda deixar espaço suficiente para instalação e manutenção. Consulte o manual integral e peça ao distribuidor um desenho de serviço específico da unidade, pois uma dimensão de catálogo não mostra todos os painéis e ferramentas necessários.

Monte um mapa por componente: filtro de fiapos; portas de lavagem e secagem; dispenser; conexões de água; dreno; entrada elétrica ou gás; duto e pontos de inspeção. Para cada um, anote o lado, a frequência de acesso quando a fonte informar, a tarefa prevista e o espaço que o técnico solicita. Não invente uma folga universal. A configuração de exaustão pode deslocar a máquina da parede ou ocupar outra área, então registre variante e direção da saída no desenho.

2. Folga mínima de instalação não é área completa de manutenção

O manual apresenta para a secadora folgas de instalação de 0 mm à esquerda, 25 mm à direita, 152 mm acima e 102 mm atrás; recomenda 152 mm atrás se a saída de exaustão for pela parte traseira. Esses números são úteis para a instalação conforme o capítulo, mas não informam quanto espaço é preciso para retirar qualquer peça, posicionar ferramenta ou mover a máquina. Não use “folga mínima” como sinônimo de “acesso garantido ao técnico”.

Confirme se a tabela se aplica ao SKU, à parede adjacente, ao terminal e ao tipo de exaustão. A página de suporte da Speed Queen Brasil oferece literatura; a proposta deve referenciar o documento que acompanha a unidade. Se a assistência pedir espaço maior que a tabela, registre a necessidade de serviço e mantenha essa área no layout. Se a tabela permitir menos, ainda confira a retirada de painéis e as condições do imóvel com o instalador.

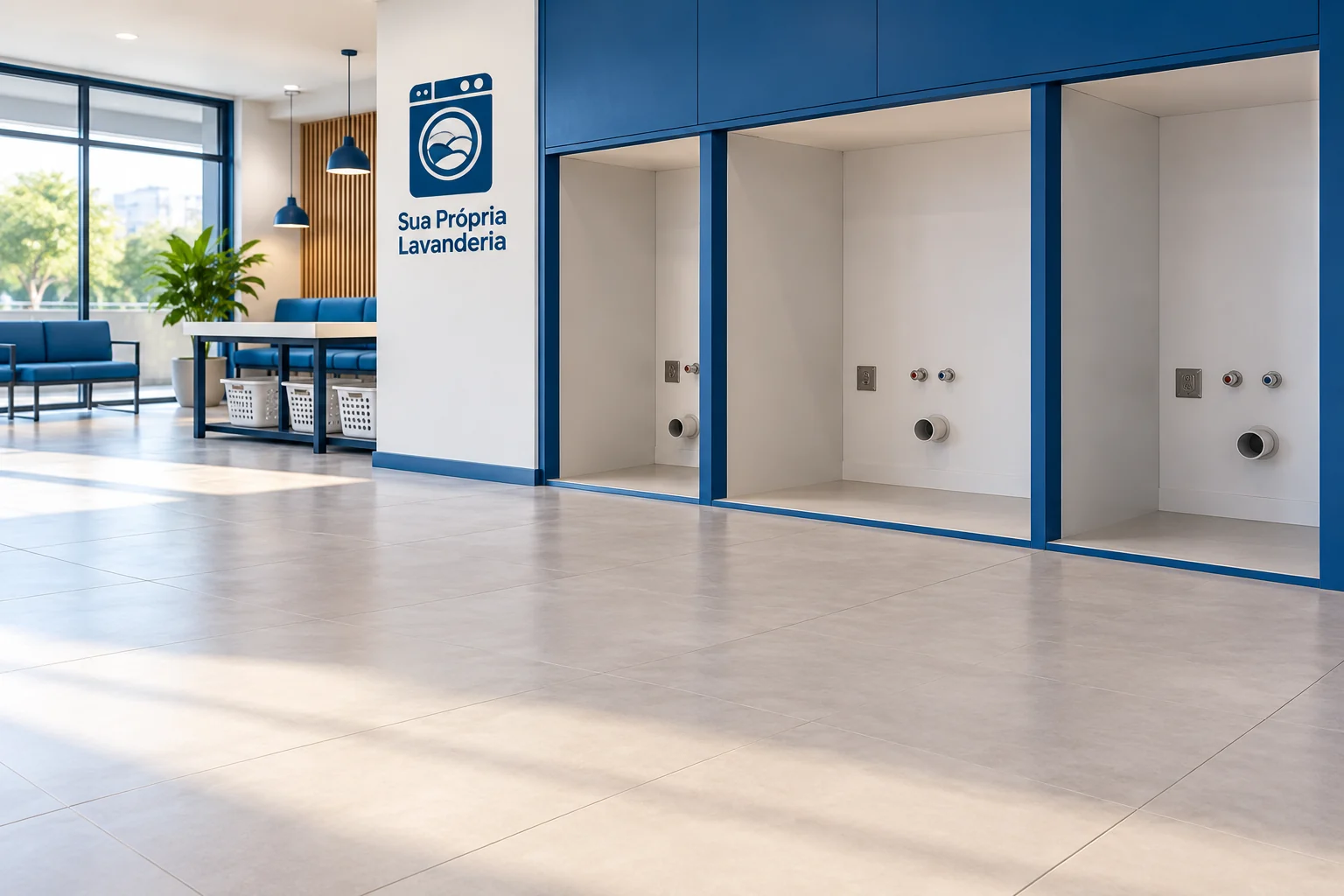

3. Desenhe zonas de acesso frontal, lateral e traseira

Faça vistas de planta e elevação. Na frente, desenhe portas abertas, caminho para retirar a carga e acesso ao filtro. Nas laterais, marque zonas de conexão e painéis conforme manual. Atrás, mostre duto, água, energia e espaço para inspecionar conexões. Acima, represente folga, vigas e rota de exaustão. Escreva o que permanece acessível com a máquina na posição e o que exige desligamento ou deslocamento. Se a instrução não estiver disponível, pergunte ao técnico e mantenha a dúvida registrada.

A abertura da lavadora é indicada como 180° na ficha AM25. Considere o arco de porta e a área para que a pessoa coloque e retire roupa sem bater em parede ou outra máquina. A área de operação do cliente pode não coincidir com a área de serviço. Não obstrua as duas com mobiliário ou estoque. A planta deve mostrar a circulação e o local de apoio de ferramentas, sem ocupar rotas de saída ou acesso de emergência.

4. Use matriz de acesso e responsável

Uma tabela de manutenção pode conter componente, lado, tarefa, documento de origem, folga de instalação, espaço de serviço confirmado, profissional autorizado, condição de desligamento e acesso para limpeza. Separe dados publicados e respostas do instalador. Exemplo: o manual publica folga traseira para a secadora; o técnico precisa informar a área adicional necessária para medir pressão ou retirar duto. Uma coluna de “confirmação pendente” evita que uma pessoa interprete uma folga mínima como medida suficiente.

A matriz não substitui o desenho técnico; ela organiza as perguntas que a planta precisa responder.

5. Planeje o que acontece quando a máquina precisa ser movida

Algumas intervenções podem exigir deslocar equipamento para acessar a parte traseira ou desmontar duto. Pergunte quais passos o técnico executará, que acessórios de transporte são necessários, quem fecha água e energia e como proteger piso e parede. O manual tem instruções de movimentação e transporte; não empurre a máquina nem a erga pelos painéis, porta ou dispenser sem autorização. Registre a rota de retirada e o ponto de descarga, especialmente em loja com passagem estreita.

Se não houver espaço para retirar a unidade, o custo e o tempo de manutenção podem aumentar. Essa possibilidade deve ser considerada antes de escolher posição e layout, mas não se deve estimar duração ou preço sem proposta. Deixe espaço temporário para ferramenta e componentes, e identifique o lugar onde clientes não podem entrar durante o serviço. Um plano de isolamento e comunicação também faz parte da rotina operacional.

6. Separe limpeza diária de manutenção técnica

O operador pode ter tarefas de rotina, como limpar filtro conforme instrução e observar vazamentos, mas não deve abrir painéis ou intervir em componente energizado. O manual define cuidados de segurança e de operação. Identifique o que a equipe pode fazer, qual frequência é indicada e o que exige assistência qualificada. Não copie rotina de outra secadora nem atribua um intervalo à ficha se ela não o publicou.

Para limpeza do duto e componentes internos, defina responsável habilitado, acesso, registro e confirmação de que a máquina foi remontada corretamente. Se a loja usa grelha, coletor ou sistema adicional, inclua-o no mapa e na manutenção. O acesso livre precisa existir tanto para a tarefa recorrente quanto para uma falha não planejada. Atualize o desenho quando uma bancada, parede ou equipamento novo alterar a área de serviço.

7. Aprove o layout com confirmação do prestador

Antes de fechar obra ou compra, solicite uma vistoria ou revisão do desenho por Autax/assistência e pelo responsável técnico local. Peça que confirmem o espaço para instalação, acesso aos pontos, direção de exaustão, abertura das portas, limpeza e retirada. Faça a planta cotada e anexe fotos da posição final. Se o prestador não confirmar um espaço de serviço, não o deduza da tabela de folgas; registre a pergunta em aberto e resolva antes da entrega.

Um layout fácil de operar pode ainda ser difícil de manter. A decisão correta preserva acesso às partes que precisam de limpeza e serviço, sem tornar a circulação insegura ou improdutiva. Na partida, compare o arranjo instalado à planta aprovada e registre mudanças. Guarde o manual, contatos e identificadores da unidade juntos ao mapa de manutenção para que o próximo técnico não precise reconstituir o caminho.

Um layout de manutenção precisa responder a duas perguntas distintas: o operador consegue executar a rotina autorizada sem risco e o prestador consegue chegar às peças que exigem assistência? Marque essas zonas separadamente na planta. A área de operação considera abertura das portas, carga e descarga, circulação de pessoas e limpeza externa. A área técnica considera painéis, medidores, conexões, duto e rota para ferramentas ou peças. O manual consultado apresenta folgas de instalação para a secadora, mas não publica uma área universal de serviço para cada intervenção; por isso, a segunda zona depende de confirmação específica.

Use uma matriz simples para revisar o desenho com quem fará o atendimento:

Faça a revisão com as portas na posição aberta, com o mobiliário previsto e com a passagem real da loja, não apenas em uma planta sem escala. Indique pontos fixos que possam bloquear uma intervenção, como parede, bancada, porta, tubulação, quadro ou equipamento vizinho. Não adote uma distância “padrão” de serviço quando o fabricante não a publicou: peça que o prestador informe o espaço para a tarefa prevista e guarde a resposta junto do desenho.

Antes de definir acabamento, pergunte se filtros, duto e conexões podem ser limpos ou inspecionados sem mover o equipamento. Se uma manutenção exigir deslocamento, registre quem fecha água e energia, como a máquina será movida e quem protege piso e parede. Essa conversa antecipa a necessidade de acesso sem presumir que toda intervenção será feita pela frente. Uma passagem que permita entrada da unidade na instalação pode não permitir sua retirada depois de bancadas e portas montadas.

Revise também o desenho quando a loja mudar: instalar outra máquina, acrescentar prateleira, mudar o sentido do duto ou fechar um vão altera o caminho de serviço. Atualize a planta com data, modelo e responsável pela revisão; mantenha versões anteriores identificadas, em vez de substituir o registro sem histórico. Na entrega, tire fotos de frente, laterais e traseira se isso for permitido e útil para assistência. Fotos complementam as cotas, mas não as substituem, pois perspectiva não permite medir folgas com precisão.
