Como avaliar entrada de ar para secagem Speed Queen

1. A exaustão cria uma necessidade de ar de reposição

Uma secadora que expulsa ar precisa que outro ar entre no ambiente para substituir o volume removido. Se a reposição é insuficiente ou a entrada está bloqueada, o sistema pode operar fora da condição prevista. O manual Alliance 805457BRR10, que lista os modelos STEWXAJP543DW01 e STGWXAJP543DW01, orienta fornecer ar complementar suficiente e informa uma área livre mínima de abertura por unidade. Ele também adverte para não bloquear aberturas de ventilação. Use o manual de instalação completo e peça confirmação técnica de que o trecho vale para a unidade da sua proposta.

O valor de área livre é diferente da dimensão bruta de uma janela ou grelha. Uma veneziana, tela ou filtro ocupa parte da abertura; o ar efetivamente livre pode ser menor que a área geométrica do vão. Não calcule a reposição pela largura e altura nominais sem considerar a grelha e a perda de área. Um projetista deve avaliar o ambiente e o sistema de exaustão juntos, inclusive se há outras secadoras operando ao mesmo tempo.

2. Entenda a área livre de 25.806 mm² como dado do manual

O manual indica 25.806 mm², equivalentes a 40 in², de área livre por unidade para abertura de ar de reposição. Convertendo a área, isso corresponde a aproximadamente 258 cm². Esse valor é uma especificação do documento, não uma recomendação independente criada para qualquer lavanderia. Confirme a aplicabilidade ao código, à revisão e ao projeto local. Não some o valor a uma abertura que já serve outra máquina sem verificar como o dimensionamento compartilhado deve ser feito.

A abertura precisa estar disponível quando o equipamento opera. Se estiver atrás de armário, coberta por saco, próxima a depósito ou sob uma porta que permanece fechada, a área declarada não garante que o fluxo esteja livre. O responsável técnico deve avaliar a localização e a área efetiva, a pressão do ambiente e os outros equipamentos. Em imóveis muito vedados, a infiltração natural pode não suprir a demanda. O manual chama atenção para edifícios com baixa taxa de infiltração e necessidade de acomodar a mistura de ar.

A conversão aritmética de 25.806 mm² para aproximadamente 258 cm² ajuda a visualizar a área, mas não diz quais dimensões de grelha produzirão esse espaço livre. Uma grelha de 20 por 20 cm tem área bruta de 400 cm², porém lâminas e tela podem reduzir a abertura efetiva. Peça ao fabricante da grelha a área livre declarada e ao projetista a forma de contabilizá-la. Se duas unidades compartilham uma abertura, não suponha que a área dobrada seja suficiente sem verificar o desenho.

3. Avalie a posição da entrada e a rotina da loja

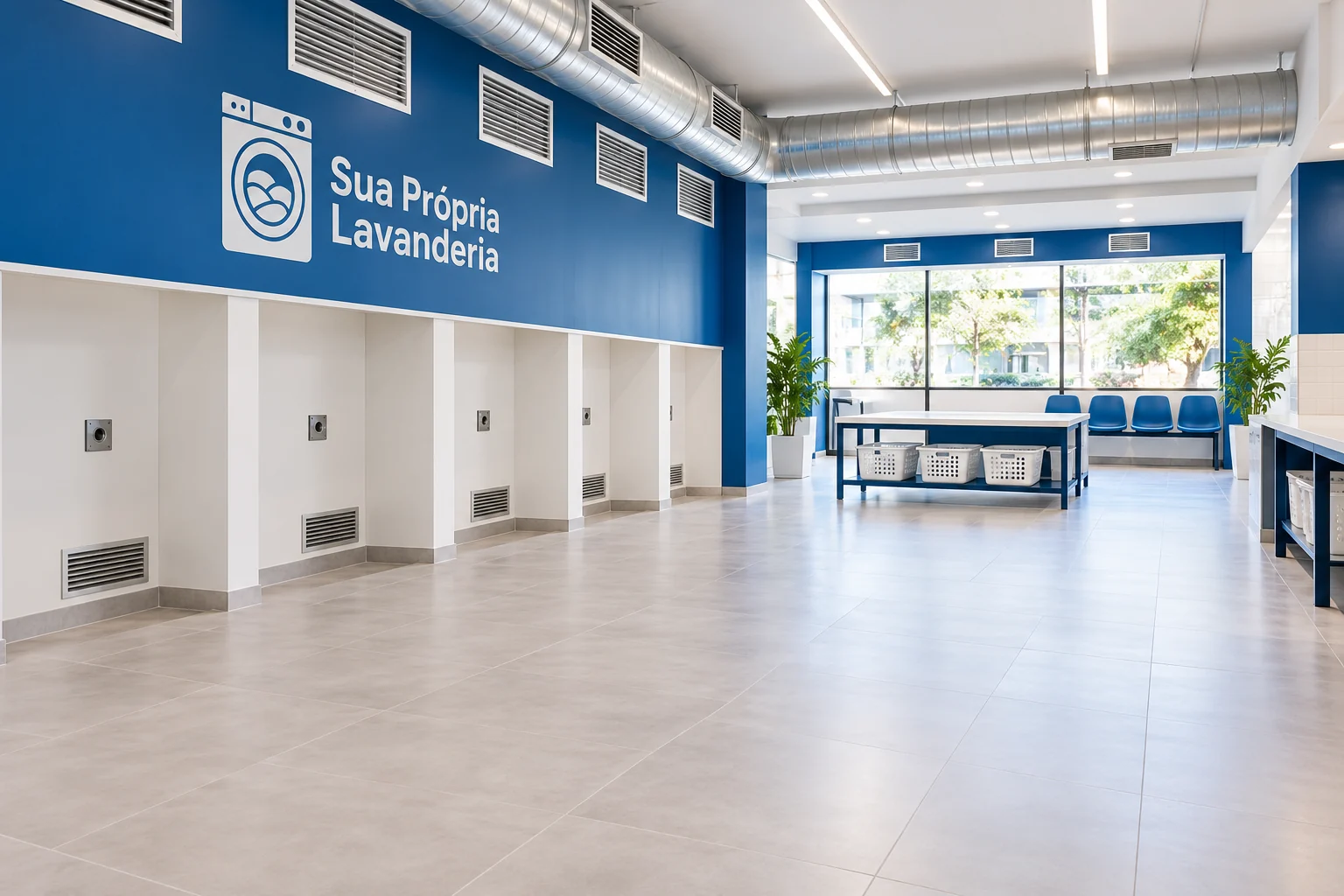

Desenhe as aberturas de reposição na planta e confira se o ar pode chegar ao ambiente sem cruzar uma zona contaminada ou ser bloqueado por móveis. O manual alerta para não puxar ar de salas específicas citadas no documento; siga o texto aplicável e peça interpretação para seu imóvel. Não use uma abertura próxima a equipamento que possa fornecer ar inadequado sem validação. A posição também precisa considerar chuva, poeira, ruído, segurança e contato com áreas externas conforme projeto local.

Crie uma rotina visual de inspeção. A equipe pode verificar se a grade está coberta, se existe acúmulo de fiapos e se a passagem está desobstruída, sem desmontar o sistema. Se a abertura ficar fora da área de atendimento, defina quem a inspeciona e com que frequência conforme orientação técnica. Registre alterações de layout, instalação de novo armário, divisória ou equipamento que possa bloquear a circulação de ar.

Registre se a reposição vem de uma abertura permanente, ventilação mecânica ou transferência de ar de outro ambiente. Uma porta aberta durante o teste pode alterar a condição normal da loja e ocultar uma falta de reposição. Se a operação prevê portas fechadas, valide com elas fechadas. O desenho deve mostrar caminho contínuo do ar até a secadora e evitar que móveis ou estoque bloqueiem a entrada. A equipe de operação precisa saber o que não pode ser coberto.

4. Dimensione ar de reposição junto com o duto

Não avalie entrada de ar separadamente da exaustão. O diâmetro, comprimento, curvas, terminal e pressão do duto influenciam o fluxo que sai. O manual informa para a secadora uma vazão de exaustão e limites de pressão estática, mas também apresenta dados que exigem leitura cautelosa. O projeto deve vincular as especificações à configuração correta e medir o sistema instalado, se o procedimento exigir. Não use o número de CFM como se fosse a área da entrada ou uma taxa de renovação por hora.

Se a secadora compartilha um espaço com outras unidades, avalie o funcionamento simultâneo. Uma abertura que foi dimensionada para uma máquina pode ser insuficiente para várias; não multiplique sem entender o método do fabricante e o sistema de ventilação. Peça ao projetista o cálculo do conjunto, mostre quantidade de equipamentos e confirme pressão/fluxo com o instalador. Não crie uma regra por metro quadrado a partir de um único valor de abertura.

Ao avaliar a entrada, considere ruído, poeira, insetos, água da chuva, odores e conforto do ambiente, com orientação dos profissionais. Uma abertura maior pode trazer consequências de segurança ou climatização; uma grelha de filtro pode proteger o espaço e também reduzir a área livre. O projeto deve equilibrar esses fatores sem modificar a especificação da máquina. Não sele a entrada para reduzir ruído se a secadora depende do ar de reposição. Peça ao responsável que documente qualquer tela ou proteção aprovada.

5. Registre a área livre e não apenas o tamanho da grelha

Na ficha de projeto, anote largura e altura do vão, modelo da grelha, área efetiva declarada pelo fabricante da grelha, posição de instalação e eventual tela ou filtro. Se a grelha tiver uma porcentagem de área livre, use o dado do fabricante e confirme com o projetista. Não assuma que uma grade de 258 cm² nominais entrega 258 cm² livres. Uma fotografia ajuda a documentar, mas não mede área efetiva nem fluxo.

O valor deve ser aplicado a cada unidade ou ao grupo conforme o manual. Registre quantas secadoras estão conectadas e se operam juntas. Em reforma, confirme que a abertura permanece acessível e não será tapada por marcenaria ou revestimento. Se um componente mudar, atualize planta e relatório. O instalador deve indicar se o ar entra pela sala, por duto de reposição ou por outro caminho aprovado.

6. Faça verificação em operação com o profissional

Na partida, peça ao técnico para confirmar a área e o caminho de reposição, inspecionar obstruções e executar os testes previstos pelo fabricante. Se necessário, solicite medição de fluxo e pressão por instrumento e profissional apropriados. Anote quantidade de secadoras em operação e condição de portas e janelas. Uma janela aberta durante teste não prova que o ambiente funcione com tudo fechado no uso normal. Registre a condição em que o ensaio foi aceito.

Observe sinais que justifiquem investigação, como queda de desempenho, ciclo interrompido ou fluxo diferente do esperado, mas não diagnostique a causa por conta própria. A limpeza de filtro e duto e o desbloqueio de grelhas devem seguir rotina documentada. Se o fluxo está fora do esperado, acione o instalador para rever o conjunto; não amplie um vão, remova uma parede ou instale exaustor auxiliar sem validação.

Se várias secadoras operam simultaneamente, observe se a pressão ou o fluxo mudam quando as demais ligam. Uma verificação de uma única máquina não demonstra capacidade para o conjunto. Registre quais unidades estavam ligadas, as portas, janelas, exaustores e ventiladores existentes. O manual não fornece uma fórmula local universal de HVAC; o projetista precisa considerar o volume do ambiente e o número de equipamentos. Se a loja mudar a quantidade de máquinas, refaça a avaliação de entrada e saída de ar.

Após a instalação da grelha, meça ou confirme a área livre efetiva do produto que foi realmente comprado, não apenas a especificação do catálogo. Se uma tela acumular pó, a abertura disponível pode mudar ao longo do uso; defina como inspecionar e limpar sem danificar. Registre o resultado inicial e compare em manutenção. Se a área ficou menor que a aprovada, não compense abrindo uma porta ou removendo a proteção sem orientação; solicite ao projetista uma correção que mantenha a segurança do local.

7. Libere a instalação quando entrada e saída estiverem compatíveis

O plano de liberação deve incluir SKU, manual, área livre disponível, grelha, posição da entrada, duto de exaustão, número de máquinas, funcionamento simultâneo, profissional responsável e resultado do teste. Se o imóvel não tem área disponível ou o ar chega por ambiente inadequado, ajuste o projeto antes de comprar. Não use a área da ficha sem considerar a abertura real. O manual permite começar a análise, mas não substitui o cálculo de ventilação do local.

Para evitar projetar somente o duto, consulte também o guia de exaustão. As duas rotas precisam funcionar em conjunto para o SKU e para a quantidade de equipamentos. A confirmação final é do fabricante e dos profissionais responsáveis pelo projeto e pela instalação.
